一、型号定义

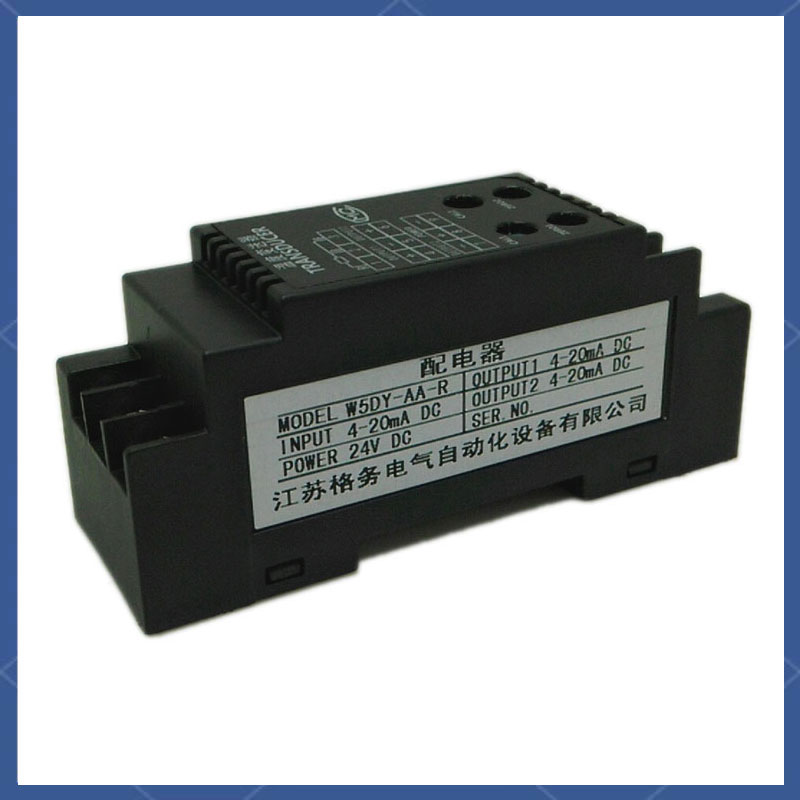

W5DY-□-□-□-R
主型号
输入
A：DC 4~20mA
B：DC 1~5mA
C: DC 0~20mA
电压
3：DC 0~1V
4：DC 0~10V
5: DC 0~5V
6: DC 1~5V
输出1
电流
A：4~20mA DC
电压
4：DC 0~10V
5: DC 0~5V
6: DC 1~5V
输出2
参数与输出1一致
Y代表无第二路输出
辅助电源
R: 24V DC
M: 220V AC
K:快速响应
三、主要技术指标及材料
● 国际标准DIN轨壳体封装
● 响应时间：350ms
● 工作温度：-5℃~+55℃
● 精度等级：0.2%
● 外壳材料： 耐火树脂
● 整机功耗：3W
● 温度漂移：?.015%/℃
● 绝缘电阻：≥100MΩ、500V DC
● 工作湿度：≤93%RH
● 接线方式：M3螺钉接线端子
● 尺 寸：W17.5×H100×D113
● 符合标准：符合电磁兼容规范（89/336/EEC）
EMI EN50081-2
EMS EN50082-2（EN6100-6-2）
● 隔离强度：2000V AC、1min(输入对输出对电源对地)
● 负载能力：电流输出≤500Ω，电压输出≥2000Ω
● 重 量：80g
● 电 源：24VDC?0％，纹波≤10％P-P
● 安装方式：DIN导轨 |
|
